之后，省去若干焊机过程........... :P

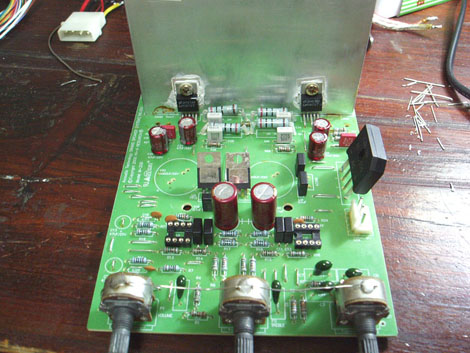

初磨电路板完成，换上8颗黑WIMA 0.1uf/63V、4颗EVOX 100n/100V、2颗ELNA Cerafine 220uf/25v、4颗ELNA Starget 47uf/50v

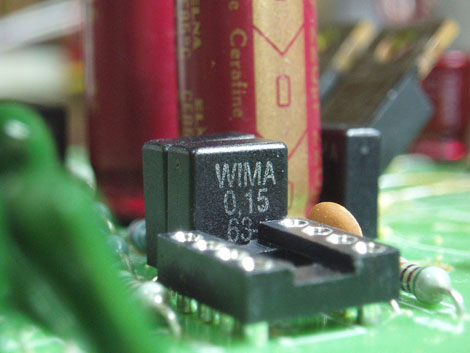

前级部分电容特写

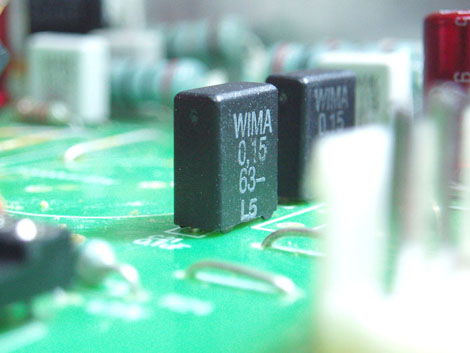

看电路，应该这个是用来和电源滤波电容并联的 :lol: 还是希望找思碧的和RIFA169配合

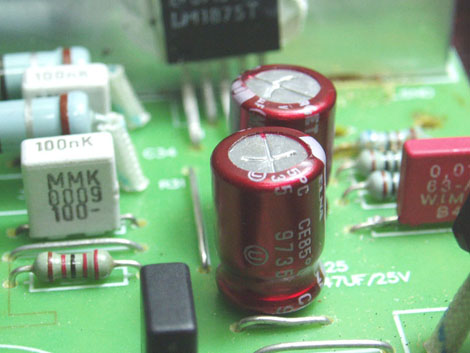

后级部分，没去掉隔直电容和耦合电容，因为是初磨，所以先换上ELNA的Starget系列47UF/50v试下效果，旁边白色的是EVOX的MMK系列100n/100V
为了方便下面的磨机，我先把电路外置，这样可以方便得更换电容和运放，所以从主箱内部接出4套线：电源线（来自牛）、信号线、左声道信号线和右声道信号线。

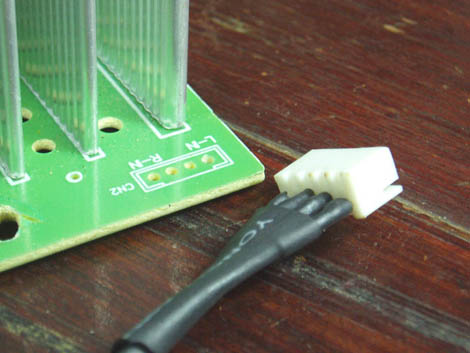

这个是信号线，我焊下了电路板上的插座，接特富龙镀银线延长出来，并用热缩管包好

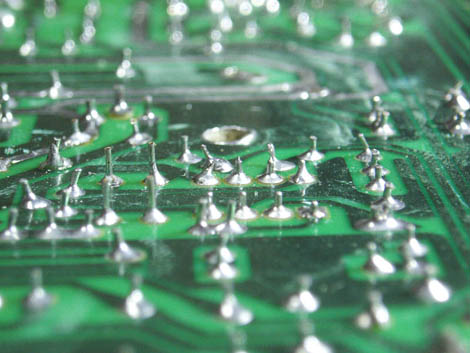

最后上张，运放座背面的焊点，偶焊大板子还好，声卡那样的小板就不怎么地了
还得说明一下，滤波电容，换为RIFA PEH169 15000uf/40v，因为体积比较大没有焊在板上，而是用特富龙镀银线接电路板，图在下面
另：这次焊没有洗，偶也没洗板水手头 :P 焊点全都是一次行完成
初磨上图完毕
运放现在基本上只能用5532，手头还有2604，不过准备下一步提高运放电压的时候再换，2604最佳工作电压在20v左右吧。
